UMSY 540 DG |
Sütunlu Yarı Otomatik Çift taraf Açılı Kesim
|
TEKNIK TABLO |
|
|
|
|
TECHNICAL DETAILS |
KESME KAPASİTESİ CUTTING CAPACITY mm (axb) |
90° |
600x1060 |
600 |
600 |
60° |
600x900 |
600 |
570 |
60° |
-- |
-- |
-- |
45° |
600x700 |
600 |
570 |
45° |
600x700 |
600 |
570 |
30° |
600x410 |
510 |
510 |
MOTOR |
ANA MAIN |
4 KW1500 d/d |
MOTOR |
SOĞUTMA COOLANT |
0.2 KW 3000 d/d |
kw |
HİDROLİK HYDRAULIC |
0.75 KW1500 d/d |
|
TALAŞ KONVEYÖRÜ CHIP CONVEYOR |
0.18 KW1500 d/d |
|
TALAŞ FIRÇASI CHIP BHUSH |
0.09 KW1500 d/d |
KESME HIZI |
ELEKTROVARYATOR ELECTROVARIATOR |
20 -100 m/dk |
CUTTING SPEED |
m/min |
|
ŞERİT ÖLÇÜSÜ |
|
8025x41x1.3 |
BLADESIZE |
AĞIRLIK (kg) WEIGHT |
2850 |
ÇALIŞMA YÜKSEKLİĞİ (mm) WORKING HEIGHT |
NORMAL :750 |
ÇALIŞMA EBATLARI WORKING DIMENSIONS mm |
4040x3700x2500 |
|
|
|
|
|
UMSY 540
|
TEKNİK ÖZELLİKLER (UMSY 540)
|
Dikdörtgen
|
Kare
|
Yuvarlak
|
90° kesimde
|
540x670
|
540
|
540
|
-60° kesimde
|
540x480
|
480
|
480
|
+60° kesimde
|
540x510
|
510
|
510
|
-45° kesimde
|
540x360
|
360
|
360
|
+45° kesimde
|
540x360
|
360
|
360
|
|
|
|
|
Ana Motor
|
: 4 KW
|
Soğutma Motoru
|
: 0,09 KW
|
Hidrolik Motoru
|
: 0,75 KW
|
Kesme Hızı
|
: 20-100 m/dk
|
Şerit Ölçüsü
|
: 6100x41x1,3 mm
|
Ağırlık
|
: 2230 kg
|
Çalışma Yüksekliği
|
: 475 mm
|
Ebat
|
: 3000x1510x2150 mm
|
DONANIM VE AKSESUARLAR (UMSY 540)
-
Hareketli çalışmayı engellemeyen kumanda paneli
-
Hidrolik aşağı iniş sitemi
-
Hidrolik kesim hız kontrolü
-
Hidro-mekanik şerit testere gerdirme sistemi
-
İnvertörlü şerit testere devir ayar sistemi
-
Kesme yükseklik ayarı
-
Mekanik malzeme boy dayama ayarı
-
Mekanik mengene sistemi
-
Mengeneden ayarlı Sağa-Sola 45° açılı kesim
-
Soğutucu pompa sistemi
-
Sütunlarda çalışmayı kolaylaştıran Lineer kızak sistemi
-
Şerit koptuğunda çalışan mekanizmayı durduran emniyet sistemi
-
Altı rulolu 1200 mm malzeme taşıma sistemi
-
1 adet şerit testere. (Ölçüsünde kaynatılmış ve makine üzerinde yerine takılmış olarak)
|
|
|
|
|
|

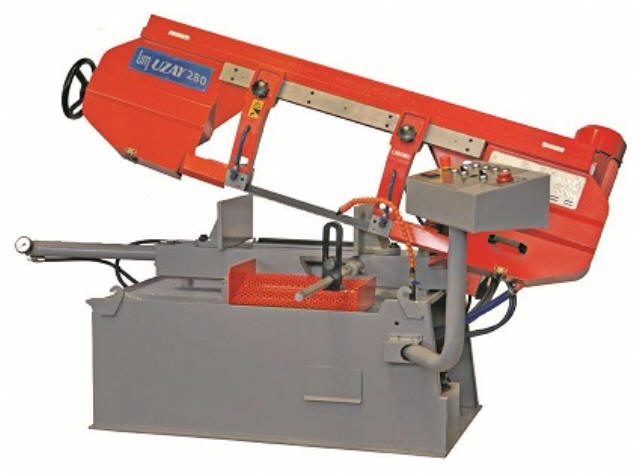

TEKNİK ÖZELLİKLER (UMSY 280)
|
Dikdörtgen
|
Kare
|
Yuvarlak
|
90° kesimde
|
230x340
|
260
|
280
|
+60° ‹ kesimde
|
280x175
|
200
|
230
|
-60° › kesimde
|
180x350
|
230
|
280
|
+45° ‹ kesimde
|
200x60
|
60
|
60
|
-45° › kesimde
|
200x230
|
200
|
210
|
|
|
|
|
Ana Motor
|
: 1,5 KW
|
Soğutma Motoru
|
: 0,09 KW
|
Hidrolik Motoru
|
: 0,25 KW
|
Kesme Hızı
|
: 20-100 m/dk
|
Şerit Ölçüsü
|
: 3660x27x0,9 mm
|
Ağırlık
|
: 520 kg
|
Çalışma Yüksekliği
|
: 650 mm
|
Ebat
|
: 2000x1300x1730 mm
|
DONANIM VE AKSESUARLAR (UMSY 280)
-
Hareketli çalışmayı engellemeyen kumanda paneli
-
Hidrolik kesme iniş hızı kontrolü
-
Hidrolik kontrollü mengene
-
Hidro-mekanik şerit testere gerdirme sistemi
-
İnvertörlü şerit testere devir ayar sistemi
-
Kesme yükseklik ayarı
-
Mekanik malzeme boy dayama sistemi
-
Mengeneden ayarlı Sağa-Sola 45° açılı kesim
-
Soğutucu pompa sistemi
-
Şerit koptuğunda çalışan mekanizmayı durduran emniyet sistemi
-
Tek rulolu malzeme taşıma sistemi
-
1 adet şerit testere. (Ölçüsünde kaynatılmış ve makine üzerinde yerine takılmış olarak)
|
|
|
|
|

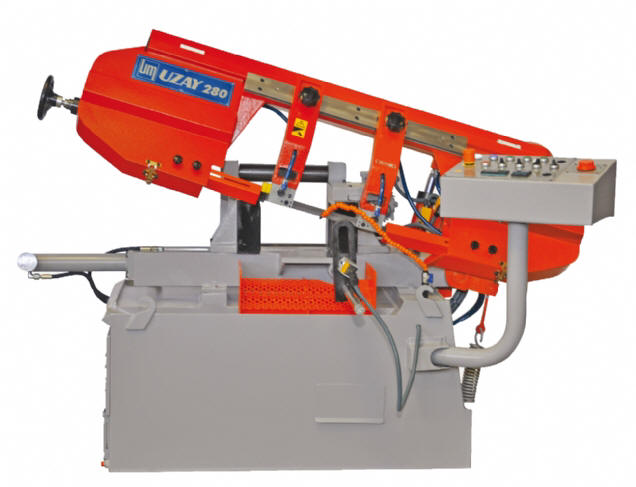

UMSO
280
|
TEKNİK
ÖZELLİKLER
(UMSO
280)
|
Dikdörtgen
|
Kare
|
Yuvarlak
|
90° kesimde
|
200x280
|
250
|
280
|
|
|
|
|
Ana Motor
|
: 1.5 KW
|
Soğutma Motoru
|
: 0,09 KW
|
Hidrolik Motoru
|
: 0,25 KW
|
Kesme Hızı
|
: 20-100 m/dk
|
Sürücü Motoru
|
: 0,25 KW
|
Talaş Konveyörü
|
: 0,12 KW
|
Şerit Ölçüsü
|
: 3660x27x0,9 mm
|
Ağırlık
|
: 614 kg
|
Çalışma Yüksekliği
|
: 650 mm
|
Ebat
|
: 2000x1350x1730 mm
|
DONANIM
VE
AKSESUARLAR
(UMSO
280)
-
Hareketli çalışmayı engellemeyen kumanda paneli
-
Hidrolik kesme iniş hızı kontrolü
-
Hidrolik kontrollü mengene
-
Hidro-mekanik şerit testere gerdirme sistemi
-
İnvertörlü şerit testere devir ayar sistemi
-
Kesim adedi programlama imkanı
-
Kesme yükseklik ayarı
-
Mekanik malzeme boy dayama sistemi
-
Mengeneden rulolu malzeme sürücü sistemi
-
Soğutucu pompa sistemi
-
Şerit koptuğunda çalışan mekanizmayı durduran emniyet sistemi
-
Altı rulolu 1200 mm malzeme taşıma sistemi
-
1 adet şerit testere. (Ölçüsünde kaynatılmış ve makine üzerinde yerine takılmış olarak)
|
|
|
|
|
TEKNİK
ÖZELLİKLER
(UMSO
280E)
|
Dikdörtgen
|
Kare
|
Yuvarlak
|
90° kesimde
|
200x280
|
250
|
280
|
|
|
|
|
Ana Motor
|
: 1,5 KW
|
Soğutma Motoru
|
: 0,09 KW
|
Hidrolik Motoru
|
: 0,25 KW
|
Kesme Hızı
|
: 20-100 m/dk
|
Sürücü Motoru
|
: 0,25 KW
|
Talaş Konveyörü
|
: 0,12 KW
|
Şerit Ölçüsü
|
: 3660x27x0,9 mm
|
Ağırlık
|
: 620 kg
|
Çalışma Yüksekliği
|
: 650 mm
|
Ebat
|
: 2000x900x1730
|
DONANIM
VE
AKSESUARLAR
(UMSO
280 E)
-
Dayamasız sistem ile Enkoder ölçümlü otomatik seri kesim olanağı
-
E PLC kontrollü 10 farklı program yapabilme
-
Hareketli çalışmayı engellemeyen kumanda paneli
-
Hidrolik kesme iniş hızı kontrolü
-
Hidrolik kontrollü mengene
-
Hidro-mekanik şerit testere gerdirme sistemi
-
İnvertörlü şerit testere devir ayar sistemi
-
Kesme yükseklik ayarı
-
Mengeneden rulolu malzeme sürücü sistemi
-
Soğutucu pompa sistemi
-
Şerit koptuğunda çalışan mekanizmayı durduran emniyet sistemi
-
Altı rulolu 1200 mm malzeme taşıma sistemi
-
1 adet şerit testere. (Ölçüsünde kaynatılmış ve makine üzerinde yerine takılmış olarak)
|
|
|
|
|
TEKNİK
ÖZELLİKLER
(UMSO
280
GE
PLC)
|
Dikdörtgen
|
Kare
|
Yuvarlak
|
90° kesimde
|
200x280
|
250
|
280
|
+60° ‹ kesimde
|
200x280
|
250
|
280
|
+45° ‹ kesimde
|
150x230
|
150
|
180
|
|
|
|
|
Ana Motor
|
: 1.5 KW
|
Soğutma Motoru
|
: 0,09 KW
|
Hidrolik Motoru
|
: 0,25 KW
|
Kesme Hızı
|
: 20-100 m/dk
|
Sürücü Motoru
|
: 0,25 KW
|
Talaş Konveyörü
|
: 0,12 KW
|
Şerit Ölçüsü
|
: 3960x27x0,9 mm
|
Ağırlık
|
: 930 kg
|
Çalışma Yüksekliği
|
: 670 mm
|
Ebat
|
: 2100x1800x1750 mm
|
DONANIM
VE
AKSESUARLAR
(UMSO
280
GE
PLC)
-
E PLC kontrollü 10 farklı program yapabilme
-
Elektronik boy ölçüm ve sürme sistemi
-
Hidrolik kesme iniş hızı kontrolü
-
Hidrolik kontrollü mengene.
-
Hidro-mekanik şerit testere gerdirme sistemi
-
İnvertörlü şerit testere devir ayar sistemi
-
Kesme yükseklik ayarı
-
Mekanik üst baskı
-
Rulolu otomatik sürme
-
Soğutucu su devir daim sistemi.
-
Şerit koptuğunda çalışan mekanizmayı durduran emniyet sistemi
-
Üst gövdeden Sağa 45° açılı kesim imkanı.
-
Altı rulolu 1200 mm malzeme taşıma sistemi
-
1 adet şerit testere. (Ölçüsünde kaynatılmış ve makine üzerinde yerine takılmış olarak)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
